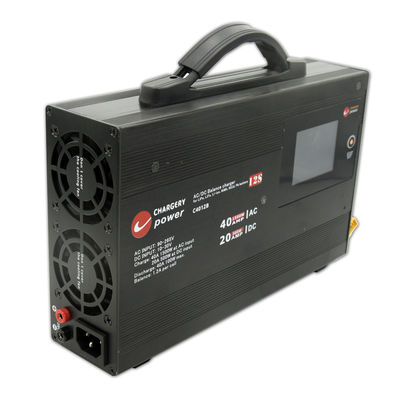

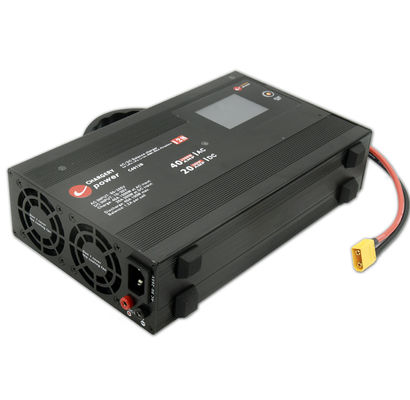

43.8V 1500W Lipo μπαταρία AC DC ισορροπία φορτιστή εκφόρτιση για UAV Drones 4S 40A

43.8V 1500W ρυθμιζόμενο LiFe Battery Balancer φορτιστή φορτιστή 4S 6S 8S 12S 40A

κατάλληλο για πολλαπλές χημικές μπαταρίες όπως παρακάτω.

Στο "C4012B",Γσημαίνει φορτιστή,Βσημαίνει εξισορρόπηση, 40 σημαίνει 40A μέγιστο ρεύμα φόρτισης 40A, 12 σημαίνει έως 12 κυψέλες σε σειρά.

Η C4012B δεν είναι απλώς μια μονάδα φορτιστή, ισορροπίας, SMPS (PSU, παροχή ενέργειας), αλλά και μια μονάδαΕκφορτωτής.

Γιατί είναι απαραίτητο να εκφορτωθεί μια μπαταρία και να σπαταληθεί η ενέργειά της; Ένας λόγος είναι η αποθήκευση.συνιστάται για περιόδους μεγαλύτερες του ενός μήναΣε αυτό το επίπεδο, η τάση της μπαταρίας και η SOC είναι πιο αξιόπιστες και ευκολότερες στη συντήρηση, γεγονός που συμβάλλει στη διατήρηση της ποιότητας της μπαταρίας, της απόδοσής της και στην επέκταση της συνολικής ζωής της.

Η C4012B είναι ικανή να εκφορτώνει σε θερμοκρασία έως και 40A, μεμέγιστη ισχύ εξόρυξηςΗ μέθοδος αυτή έχει ως στόχο την εκτίμηση της ικανότητας του ηλεκτρικού κυψελίου να εκπέμπει υψηλότερες θερμοκρασίες από τις θερμοκρασίες των άλλων κυψελών.υψηλής ισχύοςΩστόσο, η συσκευή εξακολουθεί να μπορεί να ελέγχει και να παρακολουθεί τη διαδικασία εκφόρτισης, εξασφαλίζοντας ότι η εκφόρτιση παραμένει σταθερή.

Συνολικά, η ικανότητα να εκφορτώνεται μια μπαταρία με ακρίβεια και σταθερότητα είναι σημαντική για τη διατήρηση της ποιότητας και της απόδοσης της μπαταρίας.υψηλό ποσοστό εκκένωσηςκαι ο ακριβής έλεγχος το καθιστούν ένα απαραίτητο εργαλείο για όσους χρειάζονται να δοκιμάσουν την χωρητικότητα και την απόδοση της μπαταρίας, εξασφαλίζοντας παράλληλα ότι η μπαταρία εκφορτώνεται με ασφάλεια και αποτελεσματικότητα.

Κατά τη διάρκεια της λειτουργίας εκφόρτωσης, η συσκευή επιτρέπει στους χρήστες να ρυθμίζουν τηνρεύμα εκφόρτισηςΚαθώς η συσκευή εκφορτώνει την μπαταρία, μπορεί επίσης να ρυθμίσει το ρεύμα εκφόρτωσης για να αποτρέψει την υπερθέρμανση των εσωτερικών εξαρτημάτων.Αυτό το χαρακτηριστικό συμβάλλει στη διασφάλιση της ασφαλούς και αποτελεσματικής λειτουργίας της συσκευήςΠαρέχοντας ακριβή έλεγχο της διαδικασίας εκφόρτισης, η συσκευή συμβάλλει στην παράταση της ζωής της μπαταρίας και βελτιστοποιεί την απόδοσή της.

Κατά την εκφόρτιση, η αντίσταση του κυψελού μπορεί να μετρηθεί ταυτόχρονα.

ΗΤρόπος αποθήκευσης είναι μια ουσιαστική λειτουργία του C4012B.η συσκευή μπορεί να ρυθμίζει την τάση της μπαταρίας στην βέλτιστη "τάση αποθήκευσης" ανεξάρτητα από το αν η τάση της μπαταρίας είναι πάνω ή κάτω από αυτό το επίπεδοΑυτό εξασφαλίζει ότι η μπαταρία μπορεί να αποθηκευτεί με ασφάλεια σεβέλτιστες συνθήκες, το οποίο μπορεί να συμβάλει στην παράταση της διάρκειας ζωής του.

Αξίζει να σημειωθεί ότι η θερμοκρασία του περιβάλλοντος είναι ένας άλλος κρίσιμος παράγοντας που πρέπει να ληφθεί υπόψη κατά την αποθήκευση μπαταριών.45 βαθμοί Κελσίου, η διάρκεια ζωής της μπαταρίας θα μειωθεί σημαντικά λόγω της αυξημένης ταχύτητας αυτοαφόρτισης.Είναι σημαντικό να αποθηκεύετε τις μπαταρίες σε ένα δροσερό και ξηρό περιβάλλον για να αποφευχθεί η βλάβη και να μεγιστοποιηθεί η διάρκεια ζωής τους.

Η C4012B προσφέρει τους ίδιους τρόπους λειτουργίας ανεξάρτητα από το αν είναι συνδεδεμένη με είσοδο AC ή DC, καθιστώντας την πιο ευπροσάρμοστη μονάδα από εκείνες που υποστηρίζουν μόνο είσοδο AC ή DC.

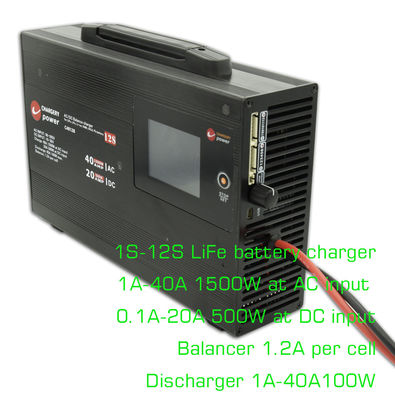

Όταν συνδέεται με μια είσοδο συνεχούς ρεύματος 10-30V, το C4012B μπορεί να φορτίζει και να εξισορροπεί οποιαδήποτε μπαταρία λιθίου σε 20A και 500W. Αυτό είναι παρόμοιο με τα φορτιστή ισορροπίας DC-DC, αλλά με χαμηλότερο κόστος.

Με προχωρημένοκυκλώματα ισορροπίαςΤο φορτιστή παρέχει σταθερό ρεύμα ισορροπίας 1,2A ανά κύτταρο.μπαταρίες μεγάλης χωρητικότηταςκαι γρήγορα επαναλαμβάνει όλες τις καταστάσεις ισορροπίας τάσης κυττάρου.

Ο φορτιστής διαθέτει μέγιστη ισχύ εκφόρτισης 100W, εξαλείφοντας την ανάγκη για οποιοδήποτε εξωτερικό φορτίο.προστασία εσωτερικής θερμοκρασίας, η οποία μειώνει αυτόματα την ισχύ εξόδου και σταματά να λειτουργεί εάν η θερμοκρασία υπερβαίνει την ρυθμιστική ήθερμοκρασία διακοπής.

Η οθόνη TFT LCD του φορτιστή παρέχει μια πληθώρα πληροφοριών, συμπεριλαμβανομένου του ρεύματος, της τάσης, της ισχύος, της χωρητικότητας, του χρόνου,κατάσταση εργασίας, θερμοκρασία και πολλά άλλα.αναβαθμίσεις προγράμματος σταθερολογικού λογισμικούμέσω της θύρας USB.

Με παγκόσμια λειτουργία AC 90-265V, ο φορτιστής εξαλείφει την ανάγκη για οποιοδήποτε εναλλακτικό διακόπτη, εξασφαλίζοντας ασφαλή και αξιόπιστη λειτουργία παγκοσμίως.Η κατανάλωση ενέργειας του φορτιστή είναι μικρότερη από 1W όταν δεν πραγματοποιείται κανένα πρόγραμμα στη λειτουργία εισόδου εναλλασσόμενου ρεύματος.

Το φορτιστή είναιαποδοτικότητα μετατροπήςΤο σύστημα αυτό διαθέτει επίσης δύο λειτουργίες που λειτουργούν από κοινού.ευφυείς ανεμιστήρες ψύξηςπου ενεργοποιούνται αυτόματα ανάλογα με τη θερμοκρασία και χρησιμοποιούν ZVS/ZCS καιΣύγχρονη διόρθωσηγια τη μέγιστη αποτελεσματικότητα.

Μπλοκάρισμα

Προστασία

Εκτός από την προστασία του από ζημιές, το φορτιστή είναι σχεδιασμένο μεβέλτιστη προστασία ασφάλειαςΗ Εpiιτροpiή piαρέχει piολλές piροσpiάθειες για την piροώθηση τη

• Προστασία αντίστροφης πολικότητας τόσο στην είσοδο όσο και στην έξοδο,
• Προστασία κατά των σπινθήρων κατά την είσοδο και την έξοδο,
• Προστασία κατάΛάθος σύνδεση μπαταρίας,υπερβολικός χρόνος φόρτισης, υπερβολική χωρητικότητα φόρτισης και θερμοκρασία της μπαταρίας,
• Επίσης προστασία από υπερθερμοκρασία κατά την φόρτιση, την εκφόρτιση και την ισορροπία.
• Έχει επίσης προστασία από βραχυκύκλωμα στην έξοδο, καθιστώντας την ασφαλέστερη και πιο αξιόπιστηλύση φόρτισης.

Πιστοποίηση

Ο φορτιστής είναι εγκεκριμένος από την CE και συμμορφώνεται με:Οδηγία ΕΜΚτο παράρτημα I του κανονισμού (ΕΕ) αριθ.

• EN 55032:2015,
• EN 55024:2010+A1:2015,
• EN 61000-3-2:2014,
• EN 61000-3-3:2013, και τοΟδηγία LVD2014/35/ΕΕ,
• Το πρότυπο EN 60950-1:2006+A11:2009+A1:2010+A12:2011+A2:2013.

Εισαγωγή εναλλακτικού ρεύματος

1. Διάταξη: AC110 / 220V
2. Επιτρεπόμενη τάση:AC90 ~ 265V
3. Καθορισμένη συχνότητα. :50/60Hz
4. Επιτρεπόμενη συχνότητα: 47-63Hz
5. Μέγιστο ρεύμα: 18A @ 90V, 7,5A @ 220V
6. Απόδοση: 94% με φορτίο 65% και 220Vac.
7. Ενεργός PFC: PF>0,99 σε 90VAC και 100% φορτίου· PF>0,97 σε 220VAC και 100% φορτίου

Συνεχή είσοδος

1. Η ονομαστική τάση: DC 10-30V, 35V κατ' ανώτατο όριο.
2. Κατηγοριοποιημένο ρεύμα: 25A μέγιστο

Λειτουργία

1. Συνδέστε το φορτιστή στην πρίζα AC ή DC
2. Συνδέστε το συνδετήρα ισορροπίας μπαταρίας στο φορτιστή
3. Συνδέστε το καλώδιο φόρτισης της μπαταρίας στο φορτιστή
4. Επιλέξτε τύπο μπαταρίας.
5. Επιλέξτε "Απολύση".
6. Ρυθμίσεις λειτουργικών παραμέτρων,
7. Ξεκινήστε την εγχείρηση.

Εγχειρίδιο

Το εγχειρίδιο προϊόντος C4012B V1.30

Βίντεο

Το παρακάτω είναι για να φορτώσετε την μπαταρία 12S LTO με το φορτιστή.

Παρακαλώ δείτε το βίντεο της φόρτισης.

Πακέτο

• Μονάδα φόρτισης: 1pcs
• Καλώδιο ηλεκτρικής ενέργειας για συνεχές ρεύμα: 1pcs, καλώδιο AWG14, μήκος 600mm με 4mm χρυσό αρσενικό σύνδεσμο
• Καλώδιο ρεύματος για εναλλασσόμενο ρεύμα: 1 κομμάτι, καλώδιο AWG14, μήκος 1500 mm
• Η γραμμή δεδομένων USB: 1pcs
• Σύρμα αισθητήρα θερμοκρασίας: 1pcs
• Σύρμα προσαρμοστή: 2pcs, συνδέστε το φορτιστή με την πλακέτα προσαρμοστή
• Πίνακας προσαρμοστή: 2 κομμάτια
• XT-90 θηλυκό συνδετήρα: 1 κομμάτι

Διάγραμμα σύνδεσης

Διάγραμμα σύνδεσης μπαταρίας 2 6S

Μέτρηση εσωτερικής αντίστασης κυττάρου

Κύρια διεπαφή

Εναλλακτικός προσαρμογός για διαφορετικές μπαταρίες

Εφαρμογή

• Εφαρμογή στο σπίτι
• Ηλεκτρονικό ποδήλατο, ηλεκτρονικό φορτιστή μπαταρίας.
• Φορτιστή μπαταριών ηλεκτρονικών μοτοσυκλετών
• Φορτιστή μπαταριών για drones
• Φορτιστή μπαταριών μη επανδρωμένου αεροσκάφους (UAV);
• Φορτιστή μπαταριών μη επανδρωμένων αεροσκαφών
• Σύστημα PEV
• Σύστημα BMS
• Δοκιμαστής μπαταρίας

Ο φορτιστής μας έχει ένα ευρύ φάσμα εφαρμογών, συμπεριλαμβανομένης της φόρτισης μπαταριών φωσφορικού σιδήρου λιθίου, μπαταριών ιόντων λιθίου, μπαταριών πολυμερών λιθίου (LiPO και LiFe), μπαταριών LTO και LiTo,Συλλέκτες NCM και LFPΟ φορτιστής αυτός είναι κατάλληλος για χρήση σε διάφορες συσκευές και εξοπλισμό, συμπεριλαμβανομένων αλλά όχι περιορισμένων σε ηλεκτρικά εργαλεία, ηλεκτρικά ποδήλατα,ηλεκτρικές μοτοσικλέτες, ηλεκτρικά σκουπίδια, ηλεκτρικά AGV, ηλεκτρικά σκούτερ, ηλεκτρικά γιοτ, αυτοκίνητα ισορροπίας, AGV, φορτηγά ανελκυστήρες, drones, RC ελικόπτερα, RC σκάφη, RC αυτοκίνητα, RC αεροσκάφη, UAVs, καρότσι του γκολφ, surfboards,ρομπότ, και συστήματα αποθήκευσης ενέργειας.

Γενικές ερωτήσεις

Μπορώ να έχω μια παραγγελία δείγματος για το φορτιστή;

Α: Ναι, καλωσορίζουμε παραγγελία δείγματος για να δοκιμάσουμε και να ελέγξουμε την ποιότητα.

Ερώτηση 2: Τι γίνεται με τον χρόνο προετοιμασίας;

Α: 3-5 ημέρες για την προετοιμασία δειγμάτων, 5-10 εργάσιμες ημέρες για μαζική παραγωγή.

Ε. Έχετε κάποιο όριο MOQ για παραγγελία OEM;

Α: Χαμηλή MOQ, 1pc για έλεγχο δείγματος είναι διαθέσιμο.

Ε4 Πώς αποστέλλετε τα αγαθά και πόσο χρόνο χρειάζεται για να φτάσουν;

Α: Αποστολή με DHL, UPS, FedEx ή TNT. Παίρνει 3-5 ημέρες για να φτάσει. Αεροπορική και θαλάσσια αποστολή είναι επίσης προαιρετική.

Ε. Πώς προχωράω σε μια παραγγελία για φορτιστή;

Α: Πρώτα, ενημερώστε μας για τις απαιτήσεις ή την εφαρμογή σας.

Δεύτερον, αναφέρουμε σύμφωνα με τις απαιτήσεις σας ή τις προτάσεις μας.

Τρίτον, επιβεβαιώνετε τα δείγματα και τοποθετείτε την κατάθεση για επίσημη παραγγελία.

Τέταρτον, κανονίζουμε την παραγωγή.

Ε. Είναι εντάξει να εκτυπώσω το λογότυπό μου στο προϊόν φορτιστή;

Απ: Ναι. Παρακαλούμε ενημερώστε μας επίσημα πριν από την παραγωγή μας.

Ε: Προσφέρετε εγγύηση για τα προϊόντα;

Α: Ναι, προσφέρουμε 2 χρόνια εγγύηση στα προϊόντα μας.

Ε8.Πώς να αντιμετωπίσουμε το ελαττωματικό;

Α: Πρώτον, τα προϊόντα μας παράγονται σε αυστηρό σύστημα ελέγχου ποιότητας και το ελαττωματικό ποσοστό θα είναι μικρότερο από 0,2%.

Δεύτερον, κατά τη διάρκεια της περιόδου εγγύησης, θα στείλουμε νέα φώτα με νέα παραγγελία για μικρή ποσότητα.Θα τα επισκευάσουμε και θα σας τα στείλουμε ξανά ή μπορούμε να συζητήσουμε την λύση συμπεριλαμβανομένης της επανέκδοσης σύμφωνα με την πραγματική κατάσταση..


Ε. Γιατί η ένταση και το ρεύμα που διαβάζονται στο LCD δεν είναι ακριβή;

Απάντηση: Η τάση και το ρεύμα βαθμολογούνται πριν την αποστολή, αλλιώς το φορτιστή δεν λειτουργεί, οπότε ελέγξτε την σύνδεση του καλωδίου εξόδου, όταν η απόσταση μεταξύ του SMPS και της συσκευής σας είναι πρόβλημα,παρακαλούμε παρατείνουμε το καλώδιο AC ΜΗΝ παρατείνουμε το καλώδιο DC (καλώδιο εξόδου). το μήκος καλωδίου εξόδου 1 μέτρου (10AWG) προτείνεται, πάνω από 1 μέτρο, θα επηρεάσει την ακρίβεια τάσης και ρεύματος ειδικά σε 40A 1500W.

Γιατί δεν φορτίζεις την μπαταρία μου;

Α: εάν η ένταση της μπαταρίας που διαβάζεται στο LCD υπό ρύθμιση, ή η μπαταρία είναι υπερφόρτωτη, ή το άθροισμα της τάσης του κυψελού δεν είναι ίσο με την τάση της μπαταρίας στην πύλη φόρτισης, όπως η απώλεια σύνδεσης της μπαταρίας,Το φορτιστή δεν φορτίζει.. έτσι ελέγξτε τη σύνδεση της μπαταρίας και την καλωδίωση ισορροπίας των κυττάρων, πρώτα επιβεβαιώστε ότι η ένταση ανάγνωσης στο LCD είναι κοντά στην πραγματική τάση της μπαταρίας, αν όχι το φορτιστή δεν φορτίζουν

.

Μπορεί το φορτιστή να επικοινωνήσει με το BMS;

Α: Όχι

Ε12. Πώς να αποτρέψετε οποιοδήποτε κύτταρο να υπερφορτωθεί κατά τη διάρκεια της φόρτισης;

Α1: συνδέστε τη σύνδεση ισορροπίας με το φορτιστή και επιλέξτε τη λειτουργία ισορροπίας φόρτισης. το φορτιστή θα παρακολουθεί και θα ισορροπεί την τάση κάθε κυψέλης κατά τη φόρτιση.

Ε13. Μπορεί ο φορτιστής να λειτουργήσει μόνος του χωρίς BMS;

Α: ναι, το φορτιστή μπορεί να φορτίσει μόνο, ισορροπία μόνο, εκκένωση μόνο, ισορροπία φόρτιση μόνο, όταν φορτίζει μόνο, δεν χρειάζεται να συνδέσετε το συνδετήρα ισορροπίας μπαταρίας στο φορτιστή,Αλλά το κινητό μπορεί να είναι υπερφορτωμένο..

Ε14 Μπορεί το φορτιστή να παρακολουθεί την τάση κάθε κυψέλης;

Α: Ναι, παρακολουθείτε και εξισορροπείτε την τάση κάθε κυψέλης κατά τη φόρτιση, την εκφόρτιση ή την απενεργοποίηση της μπαταρίας.

Ε15. Μπορεί το φορτιστή να λειτουργήσει ως SMPS;

Α: Ναι, στο menul επιλέξτε "πηγή ρεύματος", η μονάδα μπορεί να λειτουργήσει ως SMPS. η τάση εξόδου και το ρεύμα μπορεί να ρυθμιστεί. στη λειτουργία παροχής ρεύματος, μην συνδέετε καμία μπαταρία στο φορτιστή.

Ωστόσο, κατά την φόρτιση μιας μπαταρίας, η μονάδα θα πρέπει να λειτουργεί μόνο ως φορτιστή και όχι ως SMPS.

Ε. 16. Σε λειτουργία παροχής ηλεκτρικής ενέργειας (SMPS), γιατί δεν μπορεί να συνδεθεί το φορτιστή με τη μπαταρία και να φορτίσει τη μπαταρία;

Α: μπορεί να λειτουργήσει, αλλά όχι ασφαλές.

Οι τροφοδοσίες ηλεκτρικής ενέργειας με διακόπτη λειτουργίας (SMPS) και οι φορτιστές είναι δύο διαφορετικοί τύποι συσκευών που έχουν διαφορετικές λειτουργίες και εφαρμογές.

Ένα SMPS είναι μια πηγή ενέργειας που μετατρέπει την ηλεκτρική ενέργεια αποτελεσματικά από τη μία μορφή σε άλλη, συνήθως από εναλλασσόμενο σε συνεχές.Τα SMPS χρησιμοποιούνται ευρέως σε ηλεκτρονικές συσκευές για τη μετατροπή της τάσης και την παροχή σταθερήςΤα SMPS χρησιμοποιούνται συνήθως σε υπολογιστές, τηλεοράσεις, εξοπλισμό ήχου και άλλες ηλεκτρονικές συσκευές.

Από την άλλη πλευρά, ένας φορτιστής είναι μια συσκευή που χρησιμοποιεί ηλεκτρική ενέργεια για να φορτίζει μια μπαταρία ή άλλη συσκευή αποθήκευσης ενέργειας.Τα φορτιστήρια είναι σχεδιασμένα για να παρέχουν μια συγκεκριμένη τάση και ρεύμα στη μπαταρίαΤα φορτιστήρια χρησιμοποιούνται συνήθως σε ηλεκτρικά οχήματα, smartphones, φορητούς υπολογιστές και άλλες φορητές συσκευές.

Συνοπτικά, τα SMPS είναι τροφοδοσίες που μετατρέπουν την ηλεκτρική ενέργεια από τη μία μορφή σε άλλη, ενώ τα φορτιστήρια είναι συσκευές που χρησιμοποιούν ηλεκτρική ενέργεια για την φόρτιση μπαταριών ή άλλων συσκευών αποθήκευσης ενέργειας.Ενώ μπορεί να υπάρχει κάποια επικαλύπτωση μεταξύ των δύο συσκευών, έχουν σχεδιαστεί για διαφορετικούς σκοπούς και εφαρμογές.

Αν θέλετε να φορτώσετε την μπαταρία σας αμέσως αλλά το φορτιστή δεν το φορτίζει και δεν έχετε άλλο φορτιστή στο χέρι, μην διστάσετε να επικοινωνήσετε μαζί μας.Θα σας πούμε πώς να το φορτώσετε με τη λειτουργία SMPS.
